立式立贴USB TYPE C母座综合选择比较

November/15/2025

1. 什么是立式/立贴式 TYPE-C 母座？

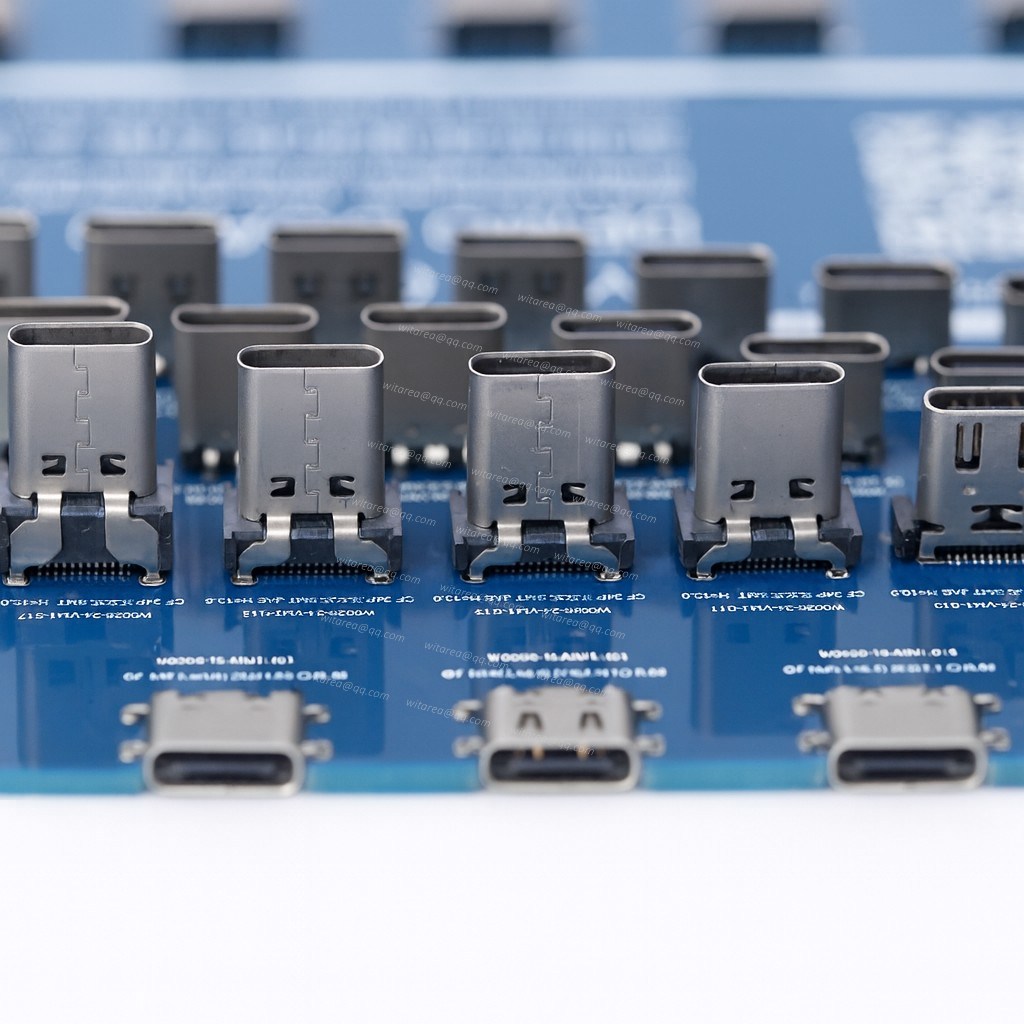

立式 Type-C 母座（Vertical USB-C Receptacle）指的是垂直安装在 PCB 上的 USB-C 母座，与常见的卧式（侧插式）不同，立式母座的插拔方向是 从上往下，适用于需要垂直结构或节省板面空间的产品设计。

应用范围包括：

智能设备/IoT
医疗仪器
测试设备
电源模块
结构紧凑的小型电子产品

2. 立式 TYPE-C 母座有哪些类型？

立式 Type-C 母座可分为以下几类：

(1) 贴片款 SMT（VM1）

完全贴片结构
支持自动化 SMT 生产
高度选择多样
适合空间紧凑型设备

(2) 插件款 DIP（VM2）

过孔引脚结构
机械强度高
抗拔插、抗振动能力更好
多用于工业级应用

(3) Hybrid（贴片 + 插件混合）

信号端 SMT + 外壳固定脚 DIP
兼具结构强度与生产便利性

VM代码含义：

VM1 = SMT 直立式结构
VM2 = DIP 直立式结构

3. 立式 Type-C 母座规格比较表

以下为 16PIN 与 24PIN 立式 Type-C 母座的产品对比列表。
我们可以清晰地展示每款立式 USB Type-C 母座之间的差异，包括尺寸、高度和结构设计等方面，方便您逐一确认哪些型号能够满足您的设计需求

3.1 16PIN 立式 TYPE-C 母座对比表

序号	料号	安装方式	高度 H	备注
128a	W0026-16-VM2-S3	插件 DIP（VM2）	17.5 mm	直立式 16PIN
128b	W0026-16-VM2-S4	插件 DIP（VM2）	18.5 mm	加高款
35	W0026-16-VM1-S4B	SMT（VM1）	9.3 mm	标准贴片
31	W0026-16-VM1-S1	SMT	5.5 mm（舌片外露0.55）L=6.45	超低高度
32	W0026-16-VM1-S3	SMT	6.50 mm; L=7.45	外壳直立结构
37	W0026-16-VM1-S4D	SMT	10.4 mm	高款
36	W0026-16-VM1-S4C	SMT	10.0 mm	中高款
34	W0026-16-VM1-S4A	SMT	8.8 mm	中低款
33	W0026-16-VM1-S5	SMT	6.50 mm	紧凑型

3.2 24PIN 立式 TYPE-C 母座对比表

序号	料号	安装方式	高度 H	备注
76	W0026-24-VM1-S15	SMT	13.5 mm	USB 3.1 高度款
67	W0026-24-VM1-S6	SMT	6.45 mm（带弹片外壳）	低高度款
75	W0026-24-VM1-S13	SMT	13.0 mm	带大盖结构
74	W0026-24-VM1-S11	SMT	12.0 mm	USB 3.1 SMT
73	W0026-24-VM1-S10	插件 DIP	9.97mm	仿 JAE 四脚插板款
72	W0026-24-VM1-S9B	SMT	10.4 mm（脚长2.1三次成型）	加强结构
71	W0026-24-VM1-S9A	SMT	10.4 mm	标准 SMT
69	W0026-24-VM1-S7	SMT	9.25 mm	中高度
68	W0026-24-VM1-S5	SMT	8.80 mm	三次成型
70	W0026-24-VM1-S8	SMT	10.0 mm	中高款
66	W0026-24-VM1-S1	SMT	6.50 mm	小尺寸24PIN

4. 支持定制开发

产品不断更新，部分型号可能未及时在公开页面展示。

如果你需要：

特殊高度
独特结构
特殊舌片长度
高强度/高耐久性设计

我们都可以提供 定制开发服务，满足你的项目需求。
