USB Type-C 插座安装方式全解析：板上式、沉板式、立贴式的区别与优点

1. 板上式（On-board / 直角安装）

结构特点

优点

• 组装工艺简单，支持全 SMT 贴装，提高生产效率。
• 占用高度适中，不影响大多数结构设计。
• 布线灵活，适合信号处理区位于 PCB 表面的应用。
• 兼容性好，适合多种标准 USB Type-C 插头。

注意事项

• 整体高度相对较高，不适合对高度有极致要求的设计（如超薄型设备）。

2. 沉板式（Mid-mount / 中部插装）

结构特点

优点

• 整体高度最低，非常适合超薄产品（如笔记本、平板等）。
• 机械固定性更强，采用插针加强结构强度，提升抗插拔能力。
• 提升连接可靠性，降低因外力引起的虚焊风险。

注意事项

• PCB 工艺复杂，需要额外开槽与过孔设计，布线要求高。
• 生产装配相对复杂，需要精密贴装设备。

3. 立贴式（Vertical Mount / 垂直插入）

结构特点

优点

• 节省水平方向空间，适用于内部空间结构紧凑的产品。
• 适用于板对板连接，常用于嵌入式设备、HUB、测试工具等。
• 接口朝上，便于用户操作与插拔。

注意事项

• 需要更多的垂直空间，不适合厚度受限的产品。
• 结构设计需防止杂物或液体进入接口。

安装方式对比一览表

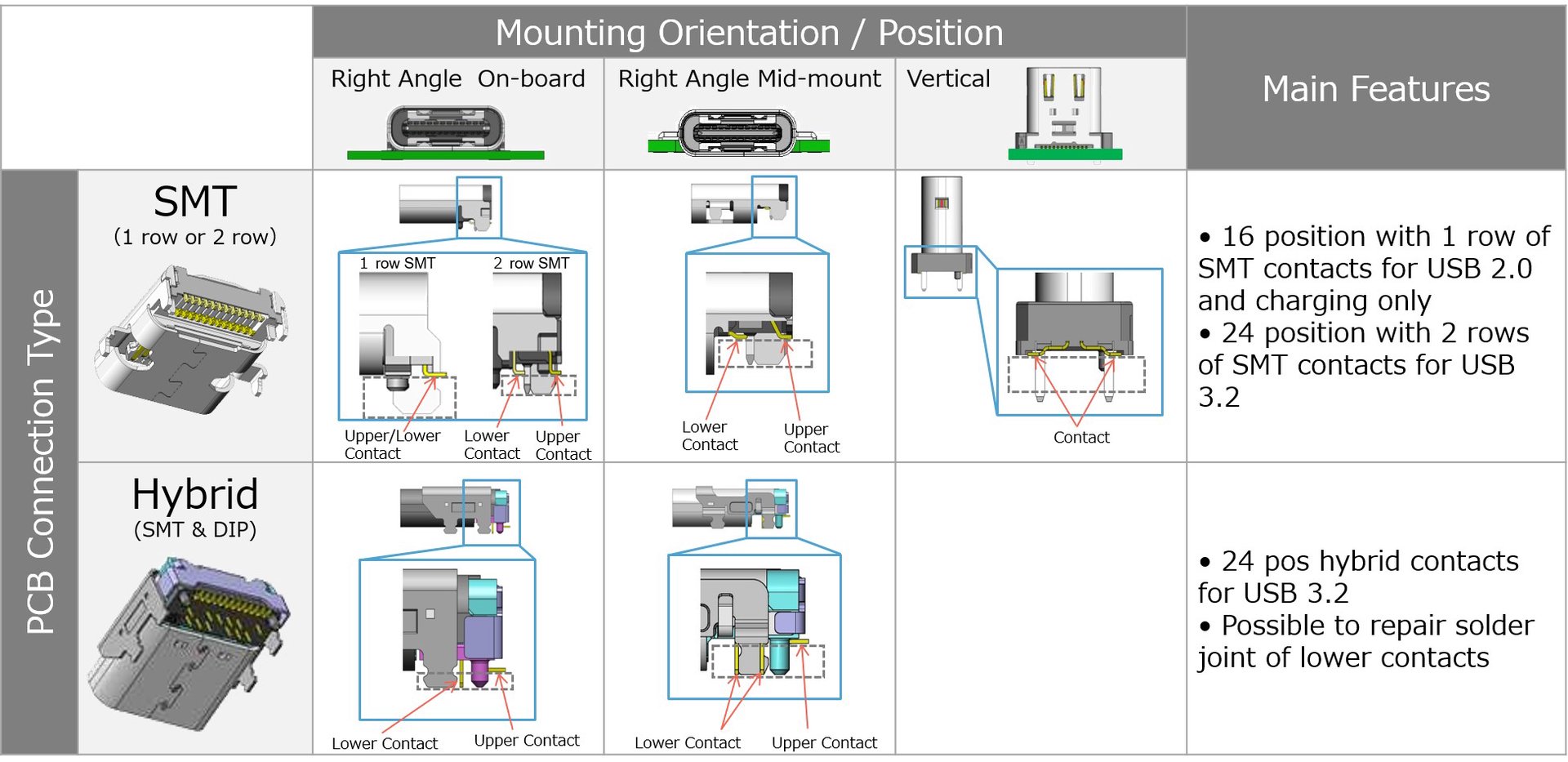

安装方式对比示意图

如何选择最适合的插座类型？

1. 如果您的产品空间有限、追求轻薄设计，沉板式（Mid-mount）是最佳选择。
2. 若追求生产效率与成本优化，且空间限制不大，则推荐使用板上式（On-board）。
3. 若为顶部开口接口设备设计，立贴式（Vertical）将更为实用和便捷。
