USB Type-C 夹板式线端母头技术详解

November/20/2025

USB Type-C 夹板式母座技术详解


1. 什么是 USB Type-C 夹板母头（Straddle Mount / Edge-Mount）？

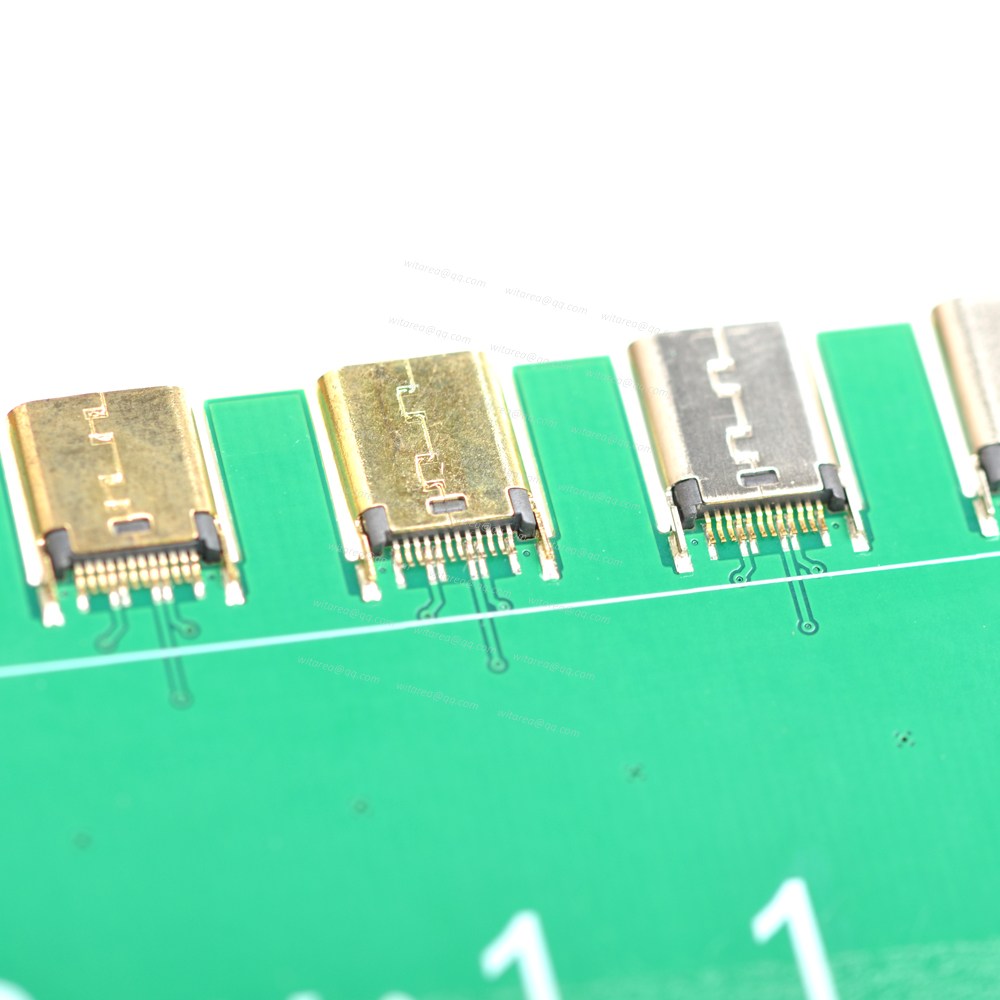

USB Type-C 夹板式（又称板边式 edge-mount）母座是一种安装在 PCB 板边缘 的连接器结构，金属外壳“夹住”电路板，从而实现：
  • 极短结构设计
  • 更好的抗外力能力
  • 节省 PCB 空间
  • 适用于超薄电子产品
该结构广泛用于轻薄、高密度布板的产品中。

2. 支持的版本

我们的夹板式 USB-C 母座覆盖全部协议：
  • USB 2.0
  • USB 3.0 / USB 3.1
  • USB 3.2 Gen1/Gen2
  • USB 4
  • 支持 USB PD 快充
  • 完全向下兼容

3. 应用范围

USB-C 夹板母座常用于：
  • 消费电子
  • 智能设备 / IoT
  • 医疗电子
  • 工控设备
  • 便携式电源模块
  • 可穿戴设备
  • 定制线束与转接模组
  • 空间受限的 PCBA 产品

4. 安装方式

安装步骤如下：
  1. 将连接器对准 PCB 板边
  2. 确认板厚与固定脚位置
  3. 使用 回流焊 固定所有端子与外壳接地脚
  4. 进行检测与功能测试
此方式能在薄型结构中提供足够的机械强度。

5. 型号对照表（均为 Straddle Mount / Edge-Mount）


料号
高度 H(DIM.A)
总长 L(DIM.D)
板厚 T(DIM.B)
备注
W0026-24-EM1-S2
5.75 mm
6.8 mm
T = 0.9 mm
超短
W0026-24-EM1-S3
5.9 mm
7.85 mm
T = 0.8 mm
超短
W0026-24-EM1-S7A
8.8 mm
10.45 mm
T = 0.8 mm
含舌片长度与固定脚间距
W0026-24-EM1-S7B
8.8 mm
10.45 mm
T = 1.0 mm
该系列其他尺寸
W0026-24-EM1-S7C
8.8 mm
10.45 mm
T = 1.2 mm
—
W0026-24-EM1-S7D
9.3 mm
10.95 mm
T = 0.8 mm
—
W0026-24-EM1-S7E
9.3 mm
10.95 mm
T = 1.0 mm
—
W0026-24-EM1-S7F
9.3 mm
10.95 mm
T = 1.2 mm
—
W0026-24-EM1-S7G
10.0 mm
11.65 mm
T = 0.8 mm
—
W0026-24-EM1-S7H
10.0 mm
11.65 mm
T = 1.0 mm
—
W0026-24-EM1-S7I
10.0 mm
11.65 mm
T = 1.2 mm
—
W0026-24-EM1-S7J
10.5 mm
12.15 mm
T = 0.8 mm
—
W0026-24-EM1-S7K
10.5 mm
12.15 mm
T = 1.0 mm
—
W0026-24-EM1-S7L
10.5 mm
12.15 mm
T = 1.2 mm
—



可根据需要提供完整 2D/3D 图纸。

6. 如何选择合适的夹板式 Type-C 母座？

推荐从以下角度确认：
  • 需要支持的 USB 版本
  • PCB 板厚 T
  • 产品结构高度限制
  • 插拔寿命要求
  • 信号速率（USB2 / USB3 / USB4）
  • 舌片长度需求
  • 外壳固定方式
  • 电流要求（是否支持 PD）
如不确定，可提供 PCB 与结构图，我们可协助推荐型号。

7. 为什么选择夹板式（Straddle-Mount / Edge-Mount）Type-C 母座？

优势包括：
  • 适合超薄结构设计
  • 占板空间极小
  • 机械强度更高
  • PCB 设计更灵活
  • 成本结构更优
  • 特别适合模块化和边缘接口方案

8. 定制能力

我们的产品持续更新，部分新款可能尚未公开展示。
我们可提供：
  • 特殊高度设计
  • 特殊机械结构
  • 定制舌片长度
  • 强化耐用型版本
  • 加长焊盘、加强结构
  • 定制线束解决方案
如您的项目需要特殊尺寸或定制连接器，我们可从设计到量产全程支持。
