连接器行业中的参数理解：偏移Offset与中心高度CH的区别解析

1. 连接器参数概述：

在连接器行业中，"top mount"和"middle mount"等术语比较容易理解。但是，像"offset"和"CH"这些更技术性的数据，往往会引起混淆。这些参数对于连接器的设计非常重要，尤其是在常用于各种电子设备的SMD（表面贴装器件）设计中。

本文将解释"Offset"和"CH"的定义、它们之间的异同，并介绍它们如何影响连接器的设计。

2. "Offset"在连接器行业中的含义：

"Offset"指的是连接器安装点相对于PCB（印刷电路板）或连接器本身的偏移。通常以毫米（mm）为单位表达，Offset是确保组装时正确对齐的关键参数。在表面贴装技术（SMT）中，Offset决定了连接器在PCB上的位置，
直接影响连接器的整体适配性和功能。

以TE Connectivity的连接器为例，"Offset"通常指连接器安装孔相对于PCB的垂直距离。例如，0.65mm的Offset表示连接器的安装孔相对于PCB偏移了0.65mm。

3. "CH"在连接器术语中的定义：

"CH"是"Center Height"（中心高度）的缩写，定义了连接器的中心高度相对于PCB表面的距离。这个维度在连接器设计中同样至关重要，因为它影响着连接器与其他板上组件的相互作用。
类似于Offset，CH也是以毫米为单位测量的，并且能够影响连接器的机械稳定性、电气性能和组装便捷性。

与Offset不同，CH特指连接器中心点的高度。

4. Offset与CH的对比：

以下表格总结了Offset和CH的主要区别：

5. 通过TE Connectivity图纸来理解：

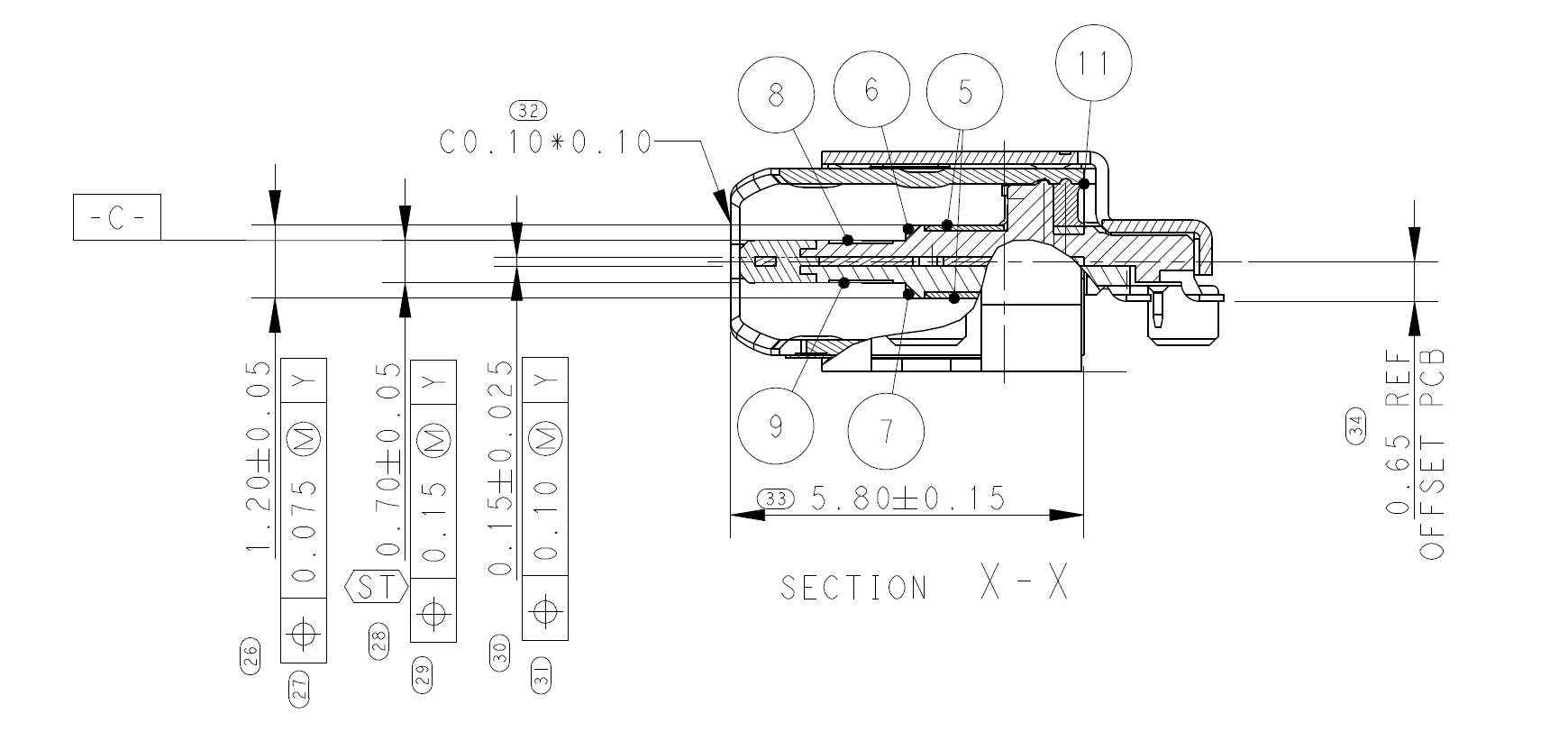

为了更好地理解这些术语，我们可以参考TE Connectivity连接器的官方图纸。例如，在TE的USB C插座图纸（文件第2页）中，标明了0.65mm的Offset，表示连接器相对于PCB的位置。
该图纸也清晰地标注了安装点及其与PCB的关系，帮助我们理解Offset的概念。

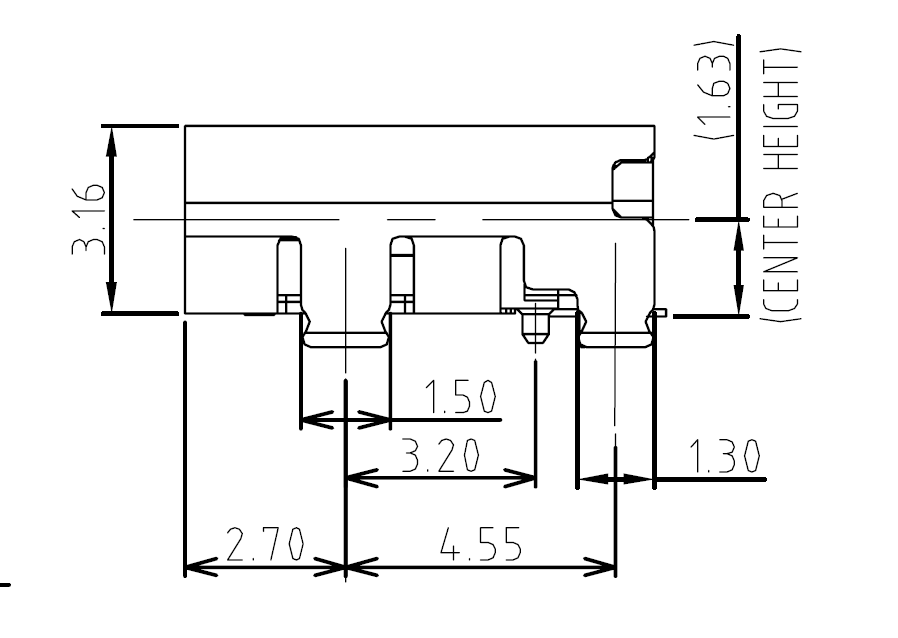

类似地，CH也会在详细的技术图纸中进行说明，其中会定义连接器的中心高度。

6. 结论：

Offset和CH都是连接器设计中的关键参数，理解它们的区别对于选择适合您应用的连接器至关重要。
如果您对这些术语有进一步的疑问或需要更多的解释，请随时联系我们，我们将为您提供更深入的讨论。
